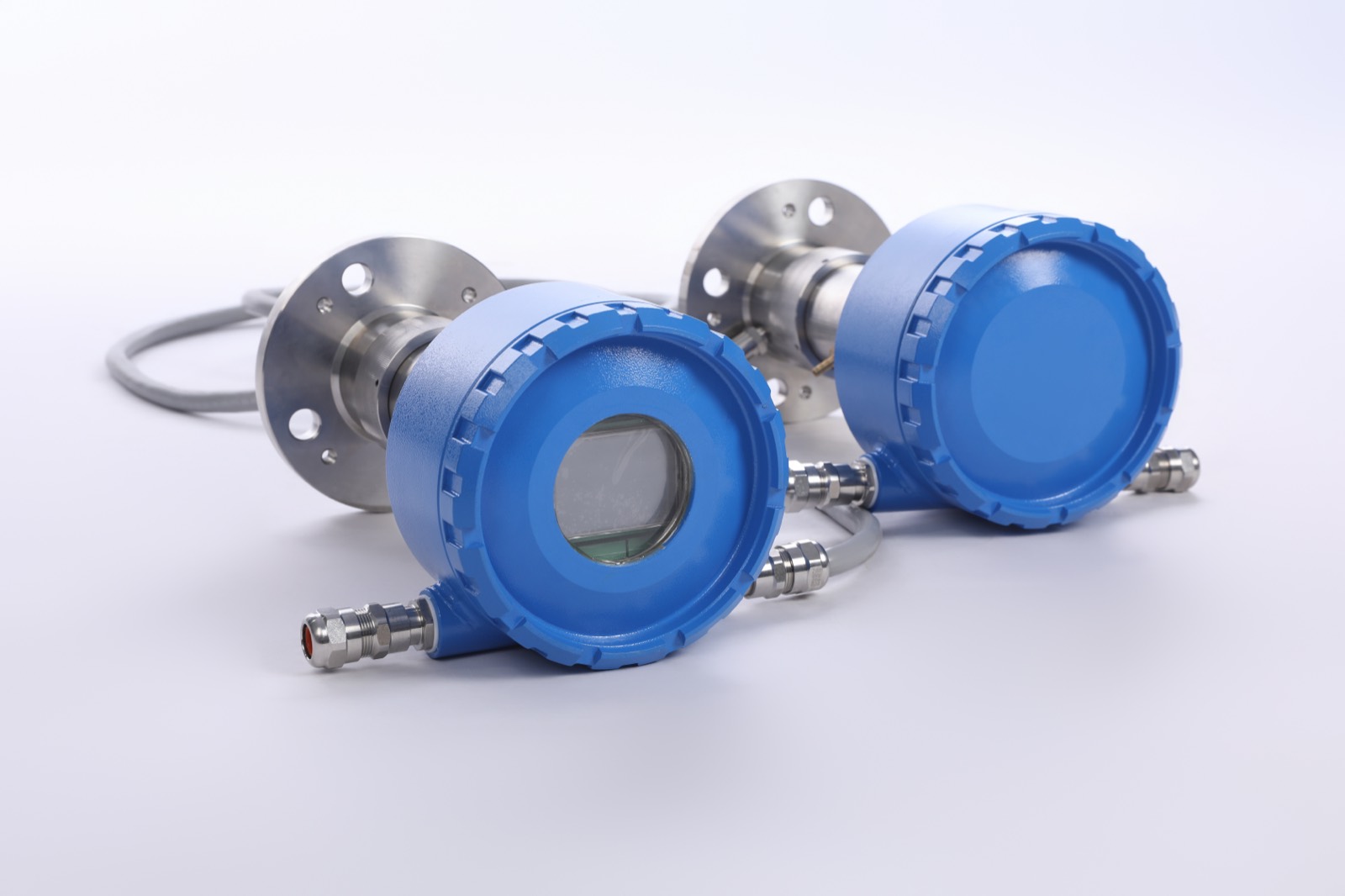

황화수소용 현장 직접 측정식 방폭 TDLAS 가스 분석기

황화수소 가스 분석기는 공정 또는 대기 가스의 황화수소 농도를 측정합니다. 경보 기반 모니터와 달리 4-20 mA 출력을 통해 H₂S 농도를 ppm 또는 ppb 단위로 연속 정량 표시합니다. H₂S 가스 분석기는 석유·가스 산업, 폐수 처리, 화학 산업 및 바이오가스 플랜트 운전에 사용됩니다.

H₂S 가스 분석기는 적용 분야에 따라 여러 검출 기술을 사용합니다. 산업용 방식으로는 높은 선택성을 가진 광학 검출을 위한 가변 파장 다이오드 레이저 흡수 분광법(TDLAS), 자외선으로 여기된 H₂S 분자에서 나오는 특징적인 형광 방출을 측정하는 펄스 자외선 형광법, H₂S 농도에 비례하는 전류를 생성하는 전기화학식 측정 셀, H₂S에 반응해 광도 측정 방식으로 어두워지는 아세트산납 테이프, H₂S가 표면에 흡착될 때 저항 변화를 감지하는 금 박막 센서가 있습니다. GESHINE의 주력 H₂S 가스 분석기는 ZS8300-H2S로, 공정 가스를 추출해 측정하는 대신 공정 덕트를 가로질러 직접 측정하는 현장 직접 측정식 크로스 스택 TDLAS를 사용합니다. UV 형광법, 전기화학식 및 기타 방식은 참고용 산업용 방식으로 소개하며, 해당 방식이 필요한 경우 엔지니어링 검토를 통해 적용합니다.

황화수소의 OSHA 허용 노출 한계(PEL)는 20 ppm 상한이며, 8시간 교대 근무당 한 차례 최대 10분 동안 50 ppm의 피크 농도가 허용됩니다. ACGIH는 TLV-TWA를 1 ppm, TLV-STEL을 5 ppm으로 정하고 있습니다. 100 ppm을 초과하는 농도는 생명 또는 건강에 즉각적인 위험(IDLH)이 있는 것으로 분류됩니다. H₂S는 낮은 농도에서 특유의 “썩은 달걀” 냄새로 쉽게 식별되지만, 100 ppm을 넘으면 후각 피로가 빠르게 발생해 착용자가 더 이상 가스를 감지하지 못할 수 있습니다. H₂S가 존재할 가능성이 있는 모든 환경에서는 분석기 기반의 연속 모니터링이 필요합니다.

H₂S 검출기는 H₂S 농도가 설정값을 초과하면 경보를 울리는 안전 계기로, 단순히 기준 초과 여부를 표시합니다. 반면 H₂S 가스 분석기는 전체 측정 범위에 걸쳐 정확한 H₂S 농도를 연속으로 제공하는 측정 장치입니다. 가스 분석기는 공정 제어 및 최적화를 위한 ppm, ppb, % 단위의 수치 데이터를 제공합니다. 많은 현장에서 작업자 경보용 검출기와 공정 측정용 가스 분석기를 함께 사용합니다.

특히 전기화학식 센서에서는 교차 감도가 실제 우려 사항입니다. 사용한 검출 기술에 따라 머캅탄, 이산화황, 일산화탄소 및 기타 화합물에 대한 응답이 H₂S로 잘못 해석될 수 있습니다. 펄스 자외선 형광법 및 TDLAS와 같은 광학 방식은 선택성이 높고 교차 감도의 영향이 적습니다. 복잡한 시료 매트릭스에서 전기화학식 가스 분석기를 사용하는 경우 보상 장치와 스크러버 프리필터로 이러한 영향을 줄일 수 있습니다.

가능합니다. UV-Vis 분광법 또는 NDIR 기술을 사용하는 다성분 가스 분석기는 하나의 광학 분석기에서 H₂S, CO₂ 및 수분을 동시에 측정할 수 있습니다. H₂S와 CO₂를 모두 추적해야 하는 바이오가스 또는 천연가스 분야를 위해 GESHINE은 다성분 가스 분석기 카테고리에서 전용 다성분 가스 분석기를 제공합니다. H₂S 가스 분석기 카테고리는 현장 직접 측정식 크로스 스택 TDLAS인 ZS8300-H2S를 주력으로 하는 단일 성분 H₂S 측정에 초점을 둡니다.

가능합니다. 산업용 가스 분석기는 실외 설치에 적합합니다. 일반적으로 IP66 또는 IP67 표준에 따라 먼지 유입과 고압 분사수(또는 침수)에 대한 보호 성능을 갖춥니다. 폭발위험장소용 ZS8300-H2S의 공개 방폭 사양은 GB/T 3836.1 / 3836.2에 따른 Ex db IIC T6 Gb이며, SIL2 및 IP67을 갖춥니다. ATEX, IECEx, CSA, FM 또는 CE와 같은 지역별 인증은 대상 설치 조건을 바탕으로 프로젝트 선정 시 확인합니다. 매우 춥거나 덥거나 습한 환경의 실외 설치에는 온도 조절 기능을 갖춘 방우 캐비닛이 도움이 될 수 있습니다.

교정 주기는 가스 분석기 유형, 운전 조건 및 적용 분야의 요구사항에 따라 다릅니다. 일반적으로 6 to 12개월 간격으로 교정을 점검하고, 부식성이 높거나 농도가 높은 환경에서는 더 짧은 간격으로 검증하는 것을 권장합니다. 펄스 자외선 형광법 및 TDLAS 시스템과 같은 광학식 가스 분석기는 교정 사이에 수개월 동안 안정성을 유지하는 경향이 있습니다. 모든 GESHINE 가스 분석기에는 전면 패널 또는 원격으로 실행할 수 있는 교정 점검 기능이 내장되어 있습니다.

인증 요구사항은 적용 분야와 설치 위치에 따라 다릅니다. 폭발성 환경이 발생할 가능성이 있는 폭발위험장소에서는 방폭 외함이 필요하고, 안전이 중요한 공정에서는 IEC 61508에 따른 안전 무결성 수준(SIL) 등급이 요구될 수 있습니다. 시장에 따라 CSA, FM 또는 CE와 같은 지역별 인증도 필요할 수 있습니다. ZS8300-H2S는 GB/T 3836.1 / 3836.2에 따른 Ex db IIC T6 Gb 방폭 외함, SIL2 인증 플랫폼 및 IP67 보호 등급을 갖추고 있습니다. 적용 가능한 인증 범위는 대상 설치 조건을 바탕으로 프로젝트별 검토 후 확인합니다. 엔지니어가 구체적인 인증 요구사항을 안내해 드립니다.

H₂S 가스 분석기 가격은 일반적으로 전기화학식인 입문형 휴대용 장비부터 고정형 온라인 연속식 모니터, 고급 다성분 및 광학 시스템까지 폭넓게 형성됩니다. 측정 기술, 측정 범위, 인증 및 통합 요구사항이 모두 가격에 영향을 줍니다. 구매 가격뿐 아니라 교정 가스, 센서 또는 소모품 교체, 유지보수 인건비와 같은 반복 운전 비용도 가스 분석기의 사용 기간에 걸쳐 고려해야 합니다. 구성에 맞춘 예산 견적은 문의해 주세요.

현장 직접 측정식 크로스 스택 TDLAS는 가혹한 폭발위험장소의 산성 가스 공정에 가장 적합합니다. 추출식 시료 라인에서 H₂S가 흡착되어 측정값이 낮아질 수 있는 고온 또는 습윤 가스, 시료 가스 전처리 하드웨어를 없애는 덕트 직접 설치, 단일 흡수선 레이저 선택성이 중요한 CO₂ 및 CH₄ 비중이 높은 정유 아민 및 SRU 테일 가스 시료 매트릭스에 적합합니다. ZS8300-H2S는 소모품 측정 셀이나 테이프 없이 방폭 외함 Ex db IIC T6 Gb 안에서 공정 가스를 직접 측정합니다. 추출식 분석기나 작업자 안전 경보가 실제 적용에 더 적합한 경우에는 엔지니어가 그 점을 안내합니다.

아세트산납 테이프는 오랫동안 규제 기관의 승인을 받아왔으며 ppb 수준 H₂S에도 실제로 민감합니다. 하지만 테이프는 정기적인 유지보수 일정이 필요한 소모품이고, 추출식 방식이라 시료 라인으로 가스를 보내는 과정에서 H₂S가 흡착될 수 있습니다. 현장 직접 측정식 TDLAS는 시료를 추출하지 않고 소모품도 없이 덕트를 가로질러 직접 측정해 두 가지 문제를 모두 피하고 실제 공정 가스를 실시간으로 측정합니다. 다만 아세트산납 테이프는 오래전부터 익숙하게 사용해 온 규제 관련 문서가 제공되는 반면, 현장 직접 측정식 TDLAS의 측정 범위는 적용 분야에 따라 설정하며 납품 데이터시트에서 확인합니다.

운전 비용은 소모품과 인건비에 따라 달라지며 세 방식 간 차이가 큽니다. 아세트산납 테이프 가스 분석기는 테이프 카세트와 주기적인 시약을 소모하므로 반복 비용이 가장 높습니다. 프로젝트별 주기에 맞춘 테이프 교체와 이를 수행하는 기술자 인건비를 예산에 반영해야 합니다. 전기화학식 H₂S 측정 셀은 구입 비용은 낮지만 소모품이므로 성능이 저하되면 정기적으로 교체해야 해 운전 비용이 중간 수준으로 발생하며 단계적으로 증가합니다. 현장 직접 측정식 TDLAS는 테이프, 시약, 소모품 측정 셀, 유지관리가 필요한 추출식 시료 계통이 없어 반복 비용이 가장 낮습니다. 정기적인 광학 검증 인건비만 들지만 초기 투자 비용은 더 높습니다. 연속적인 산성 가스 또는 황 회수 시료 매트릭스에서는 수년에 걸친 사용 기간 동안 현장 직접 측정식 TDLAS의 운전 비용 이점이 누적됩니다.

H₂S 측정값이 낮은 원인은 가스 분석기가 아니라 시료 채취 라인인 경우가 많습니다. H₂S는 표면에 잘 달라붙어 측정 셀에 도달하기 전에 시료 시스템 표면에 흡착됩니다. H₂S는 일반 스테인리스강과 녹, 라인 내부의 수분 또는 입자막과 반응해 달라붙으므로 가스 일부가 이동 중 손실되고 측정값이 실제 공정 농도보다 낮아집니다. 특히 낮은 ppm 농도에서 이러한 현상이 두드러집니다. 재질과 온도 조건을 개선해야 합니다. 불활성 접촉부(처리 또는 코팅 배관, 예: Sulfinert 유형 표면이나 PTFE)를 사용하고, 라인을 짧게 유지해 이슬점 이상으로 가열하며, 정체 구간을 최소화하고, 측정값을 신뢰하기 전에 시스템을 충분히 안정화합니다. 단계 변화 후 수분 이상에 걸쳐 측정값이 서서히 상승한다면 대개 라인 흡착이 원인입니다. 실제 산성 가스 시료 매트릭스에서 측정 셀 직접 측정값과 라인 끝 측정값을 비교해 확인합니다.

아니요. H₂S 가스 분석기는 황화수소만 측정하며 총 황은 측정하지 않습니다. 총 황에는 H₂S 측정으로 검출되지 않는 성분이 포함되기 때문입니다. 총 황은 황화수소에 머캅탄, COS, CS₂ 및 유기 황을 더한 모든 황 함유 화합물의 합입니다. 이를 정량하려면 모든 황 성분을 검출 가능한 공통 형태(예: 산화 후 자외선 형광법으로 측정하는 SO₂)로 연소 또는 변환하는 총 황 가스 분석기나 성분별 GC가 필요합니다. 전용 H₂S 가스 분석기(자외선 형광법, TDLAS 또는 전기화학식)는 대부분의 파이프라인 품질 및 안전 업무에서 실제로 규제하는 H₂S 분율을 측정합니다. 규격이 “총 황”으로 명시되어 있다면(연료 및 인도 측정 분야에서 흔함), H₂S만 측정한 값은 총 황을 실제보다 낮게 나타냅니다. 대신 총 황 측정 기기를 범위에 포함하고, 적용 한도가 어떤 성분을 대상으로 하는지 애플리케이션 엔지니어링팀에 문의해 확인하세요.
